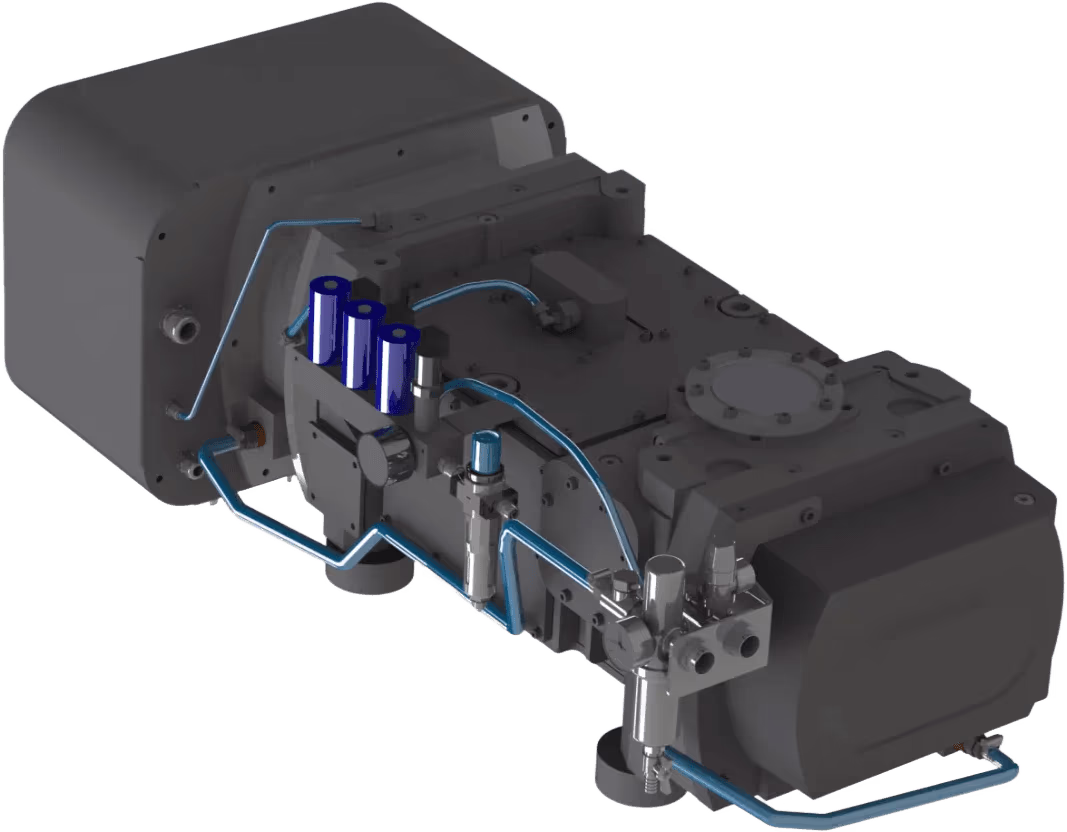

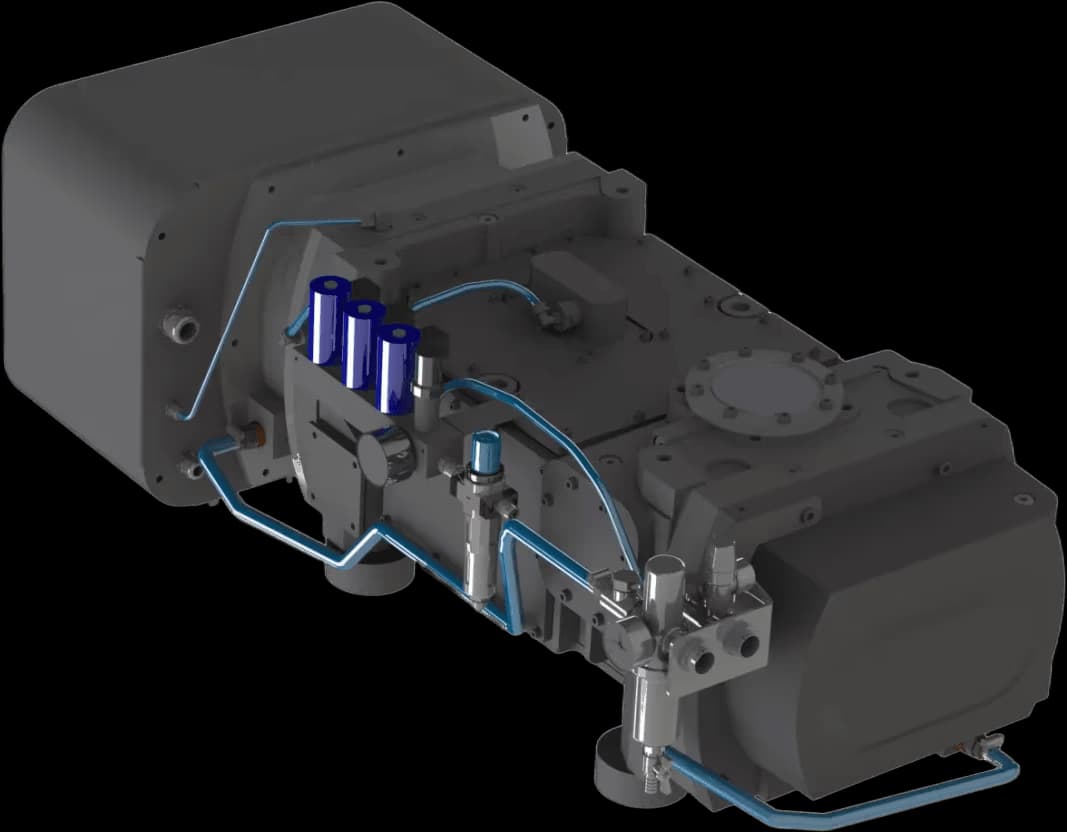

Винтовой вакуумный насос НВВ-650

Винтовой вакуумный насос НВВ-650 относится к категории Винтовые насосы. Модель: НВВ-650.

Винтовой вакуумный насос бренда Vacma (Вакма) НВВ-650 - надёжное и эффективное оборудование для создания вакуума с высокой производительностью в различных отраслях промышленности. Насос отличается высоким качеством изготовления, имеет компактный дизайн и легко устанавливается на любую поверхность, а также имеет низкий уровень шума и вибрации, что делает его удобным в использовании. Винтовой вакуумный насос НВВ-650 лидер среди всех видов безмасляной низко- и средне- вакуумной откачки. Особенности конструкции роторного механизма делает этот тип насоса невосприимчивым к загрязнениям и позволяет использовать в «грязных» промышленных технологических процессах. Винтовой насос НВВ-650 оснащён Частотным преобразователем Реле избыточного давления выхлопной магистрали насоса для защиты насоса от превышения давления в выхлопной линии в случае ее перекрытия или загрязнения Двумя датчиками температуры для защиты насоса от превышения температуры в случае слишком горячей охлаждающей воды в контуре охлаждения насоса, отсутствие охлаждающей воды в контуре охлаждения насоса Системой очистки и подготовки подачи продувочного газа для предотвращения попадания твёрдых частиц и паров парогазовой смеси в подшипники Имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU и по средствам сухих контактов, через разъём Db-9 расположенный на кожухе насоса АО "Вакууммаш" VACMA (Вакма) Россия ■ Появится в реестре Минпромторгав 1-м квартале 2026г. ■ Материал исполнения корпуса - чугун ■ Напряжение питания 400 В (переменный ток) ■ Электродвигатель не более 15кВт, в умеренном У1 исполнении, степень защиты IP 54 ■ Климатическое исполнение УХЛ4 ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч ■ Соответствует требованиям Технического Регламента Таможенного союза Винтовой насос НВВ-650 оснащён Частотным преобразователем Реле избыточного давления выхлопной магистрали насоса для защиты насоса от превышения давления в выхлопной линии в случае ее перекрытия или загрязнения Двумя датчиками температуры для защиты насоса от превышения температуры в случае слишком горячей охлаждающей воды в контуре охлаждения насоса, отсутствие охлаждающей воды в контуре охлаждения насоса Системой очистки и подготовки подачи продувочного газа для предотвращения попадания твёрдых частиц и паров парогазовой смеси в подшипники Имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU и по средствам сухих контактов, через разъём Db-9 расположенный на кожухе насоса Производитель АО "Вакууммаш" Бренд VACMA (Вакма) Страна Россия

Назначение: оборудование для создания, поддержания и контроля вакуума в технологических процессах.

Ключевые данные:

Про...

Полные технические характеристики

ТипВинтовой

Масляный / СухойСухой

Диапазон давленияВысокий вакуум

Быстрота действия0.18

Напряжение питания, В400

Электродвигатель1.50 × 10⁴

Исполнениебез корпуса

Страна / ПроизводительРоссия / Вакууммаш (Вакма)

Артикул109

Наименование параметра и размераЗначение для насоса НВВ-650

Быстрота действия при рабочем давлении 500630

Предельное остаточное давление, Па , не более: а) полное без продувочного газа или с продувкой уплотнений со стороны выхлопа; б) с продувкой ротора; в) с продувкой уплотнений со стороны всасывания
1 (0008)* 10 (0075)* 250 (1900)*

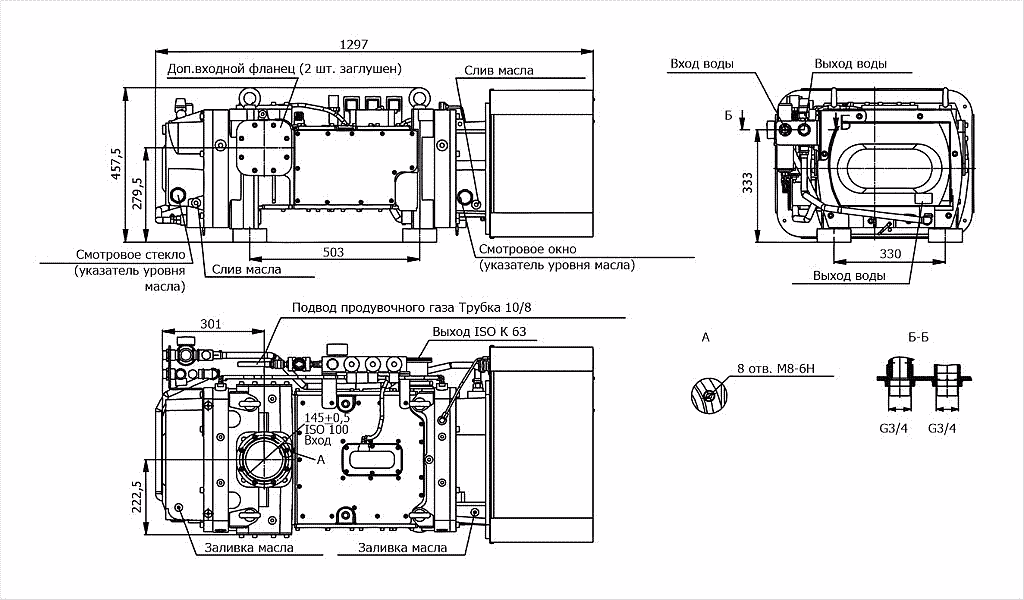

Габаритные размеры, мм, не более: - длина - ширина - высота
1.30.590.46

Масса, кг, не более600

Присоединительные размеры, вход насосаDN 100 ISO-K (100)

Присоединительные размеры, выход насосаDN 63 ISO-K (63)

Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более1000

Уровень шума при работе на предельном остаточном давлении, дБ А, не более75

Частота вращения роторов, не более7200

Наибольшее давление паров воды на входе в насос с продувочным газом, кПа , не более6000

Производительность по водяным парам при стандартных условиях по ГОСТ Р 8.740-2011, л/мин (г/ч)*20

Охлаждающая вода: - температура, °С - давление подачи (избыточное), МПа (бар) (необходимо обеспечить беспрепятственный отвод воды и отсутствие противодавления) - расход охлаждающей воды, л/мин , не более
от + 5 до + 35 от 02 до 07 (от 2 до750 (045)

Наибольшее рабочее давление (атмосферное), кПа , не более1.07 × 10⁵

Класс ЗащитыIP 54

ОхлаждениеВодяное

Количество заливаемого масла VACMA OIL 210, л
12±024

Выключатель автоматический, трёхполюсный, номинальный ток расцепителя In, А3.20 × 10⁴

Потребляемая мощность, кВт, не более1.50 × 10⁴

Частота переменного тока50

Продувочный газ: - номинальное заданное давление «Продувочного газа» установленное на редукторе заводом изготовителем, кПа* - допустимое давление подвода «Продувочного газа», кПа* - поток газа при продувке уплотнений вала/ротора, л/мин , при стандартных условиях по ГОСТ Р 8.740-2023
280 от 400 до 1000 от 22 до 107 (от 037 до 178)

Документация

Вопросы и ответы

Для чего нужен Обратный клапан к насосу НВВ-650?

Обратный клапан это защитное соединение, устанавливаемое на выхлопной фланец винтового насоса. Он предотвращает обратный поток газа в насос после его выключения. Во время работы насоса выходное сечение обратного клапана зависит от потока газа. После отключения насоса обратный клапан закрывается автоматически. ✔ Данный клапан не установлен к винтовому насосу НВВ-650, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.

Для чего нужен Глушитель к насосу НВВ-650?

Глушитель предназначен для снижения уровня шума, создаваемого выхлопными газами при работе насоса на высоких входных давлениях. Особенно глушитель необходим в случае, если выхлоп откачиваемого газа планируется производить в помещение, а не в выхлопную магистраль т.к. при этом уровень звукового давления без глушителя будет составлять около 120 Дб. ✔ Данный глушитель не установлен к винтовому насосу НВВ-650, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.

Что означает Преобразователь частоты?

Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность. ✔ Данный преобразователь установлен к винтовому насосу НВВ-650.

Что означает Степень защиты электродвигателя IP54?

Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью. ✔ Электродвигатель винтового насоса НВВ-650 имеет степень защиты IP54
