Пневматический вакуумный затвор ЗВпП-200

Пневматический вакуумный затвор ЗВпП-200 относится к категории Вакуумные затворы. Модель: Пневматический ЗВпП-200.

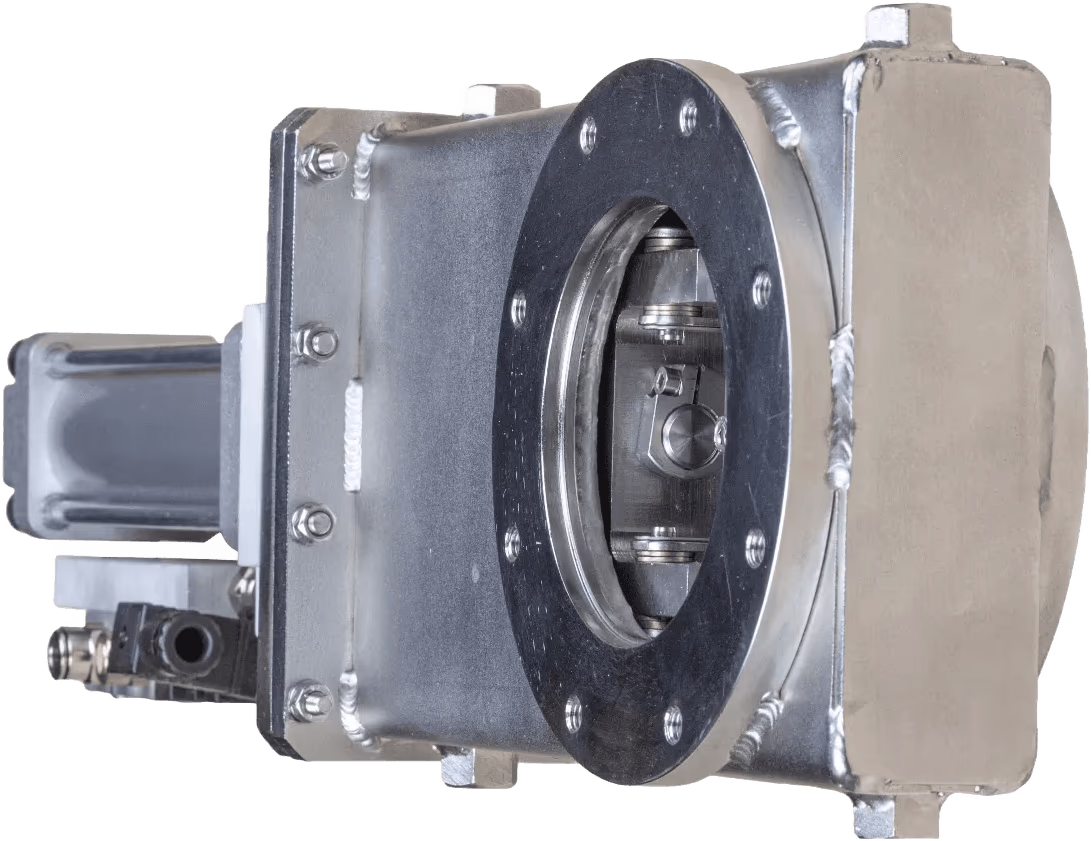

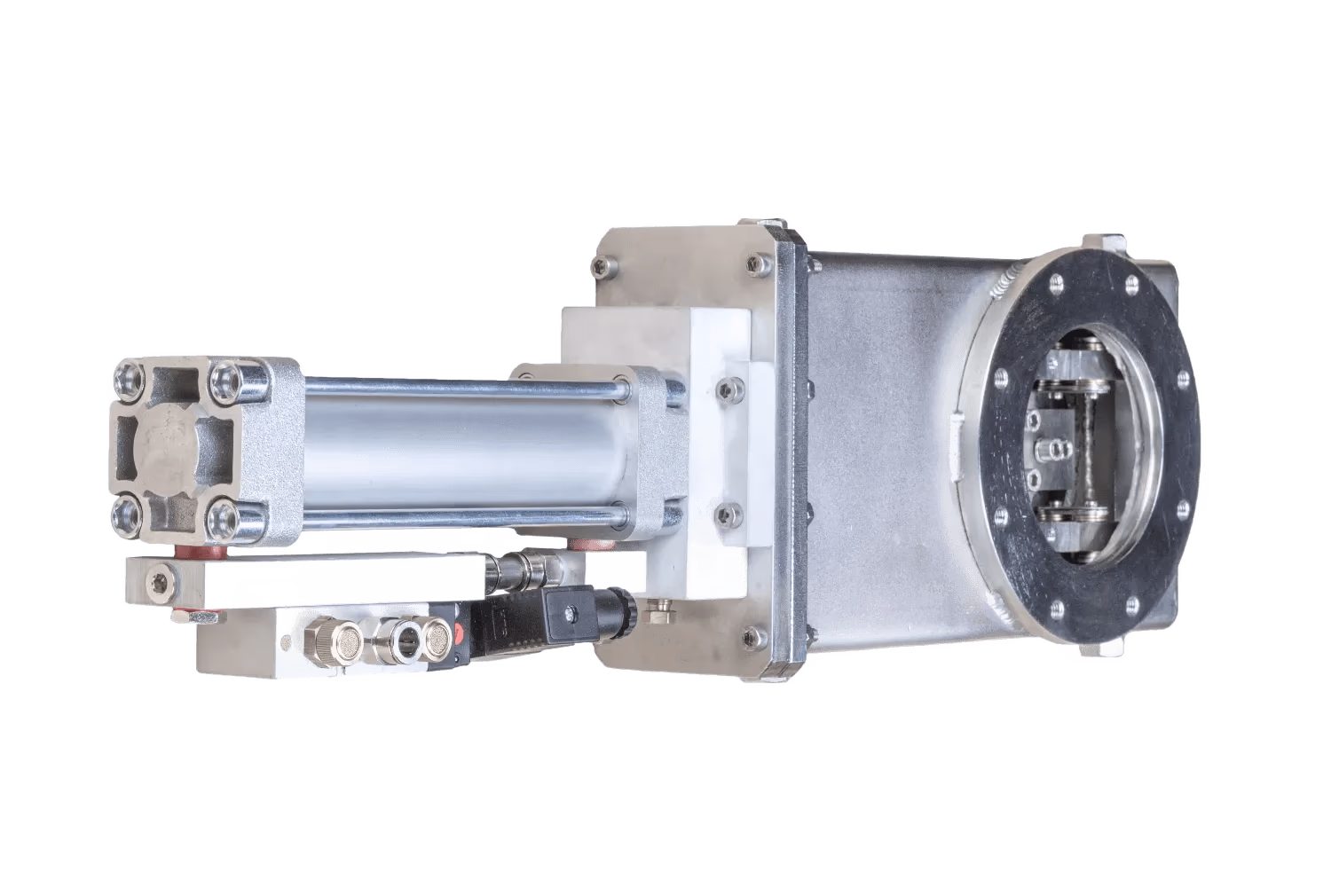

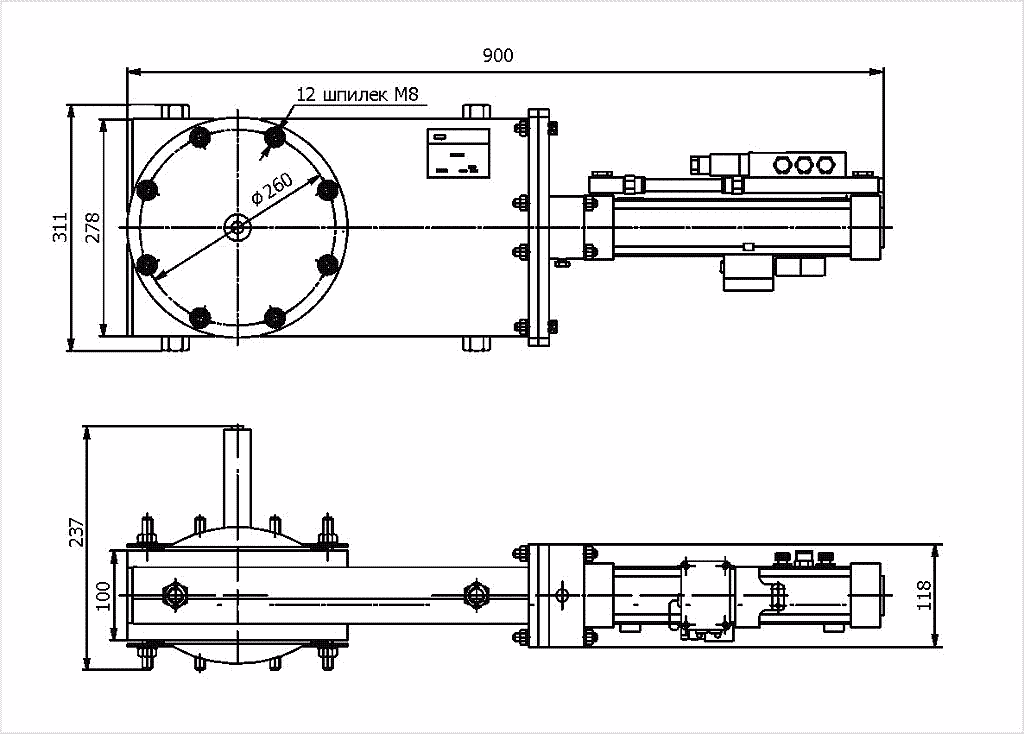

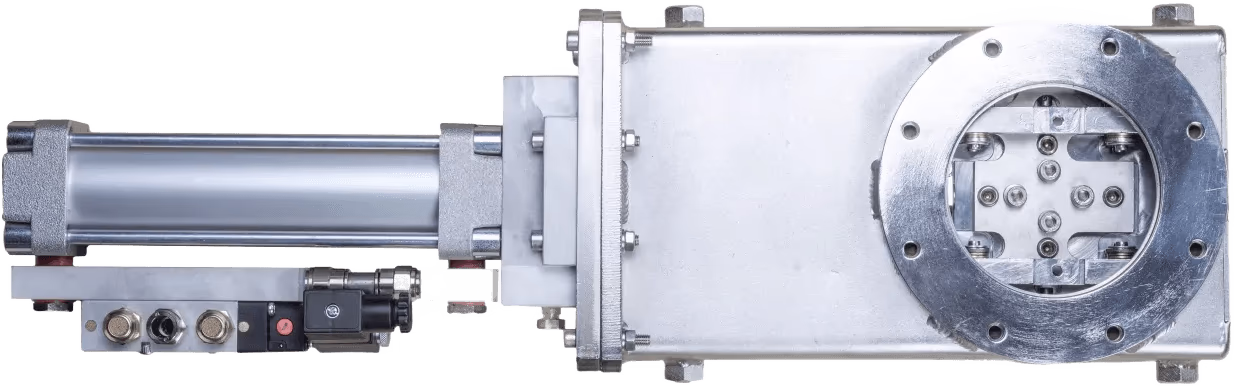

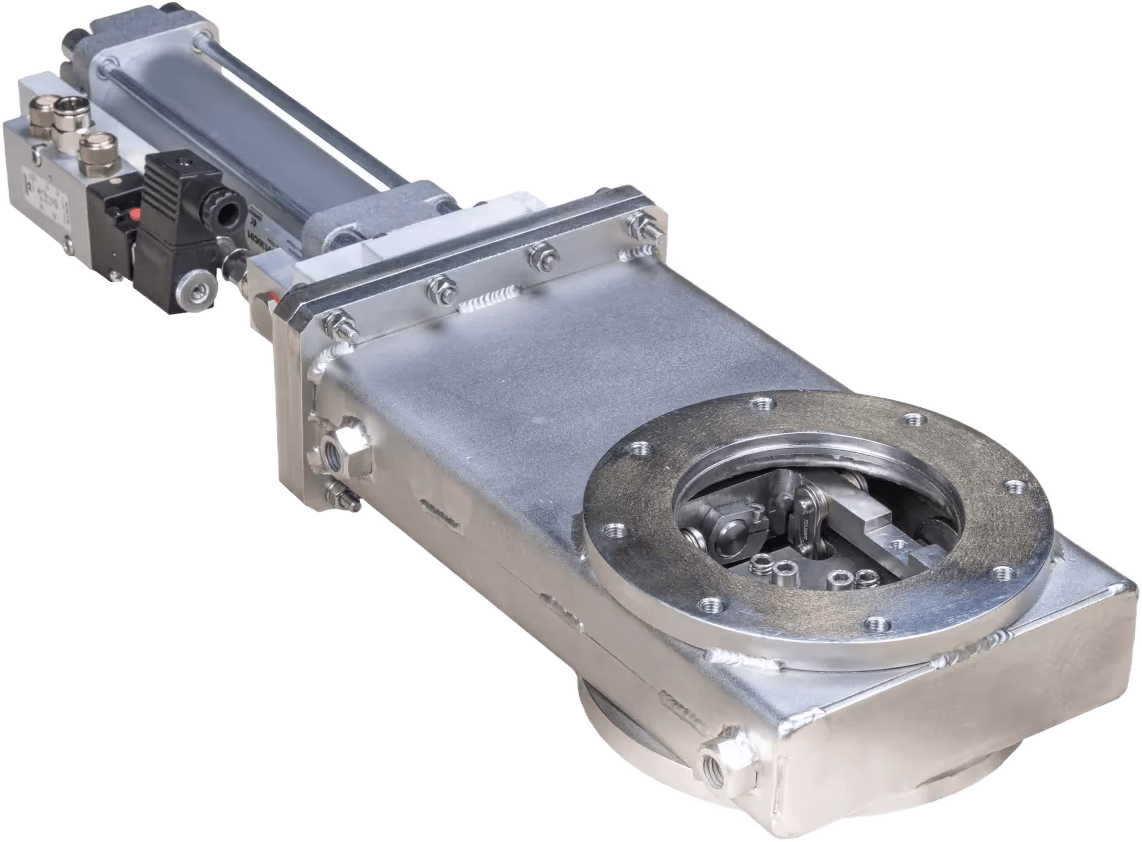

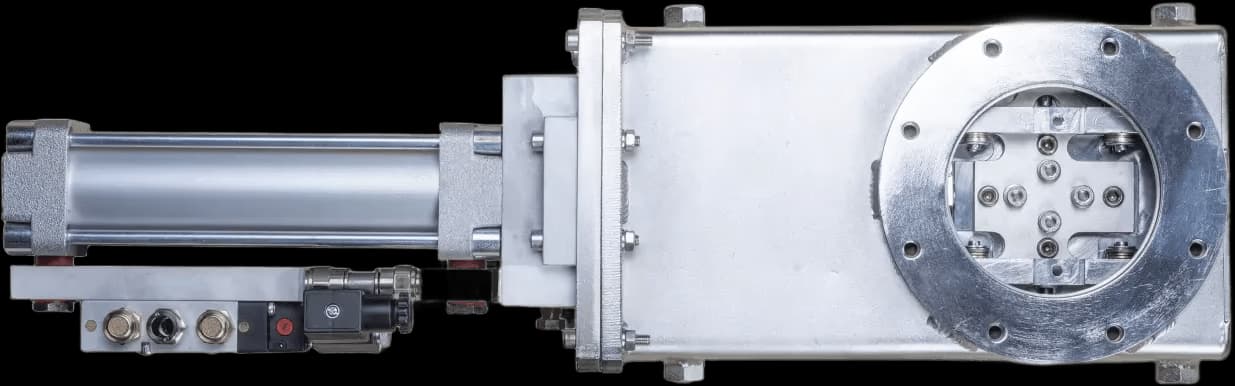

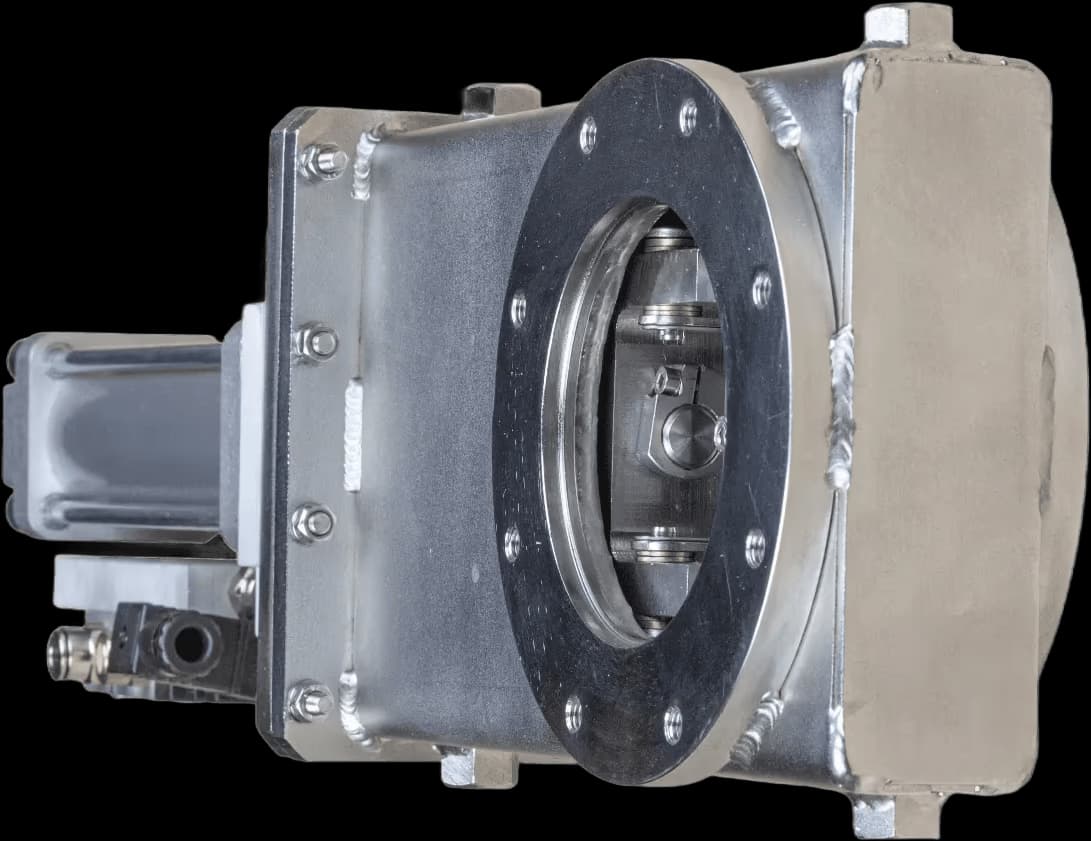

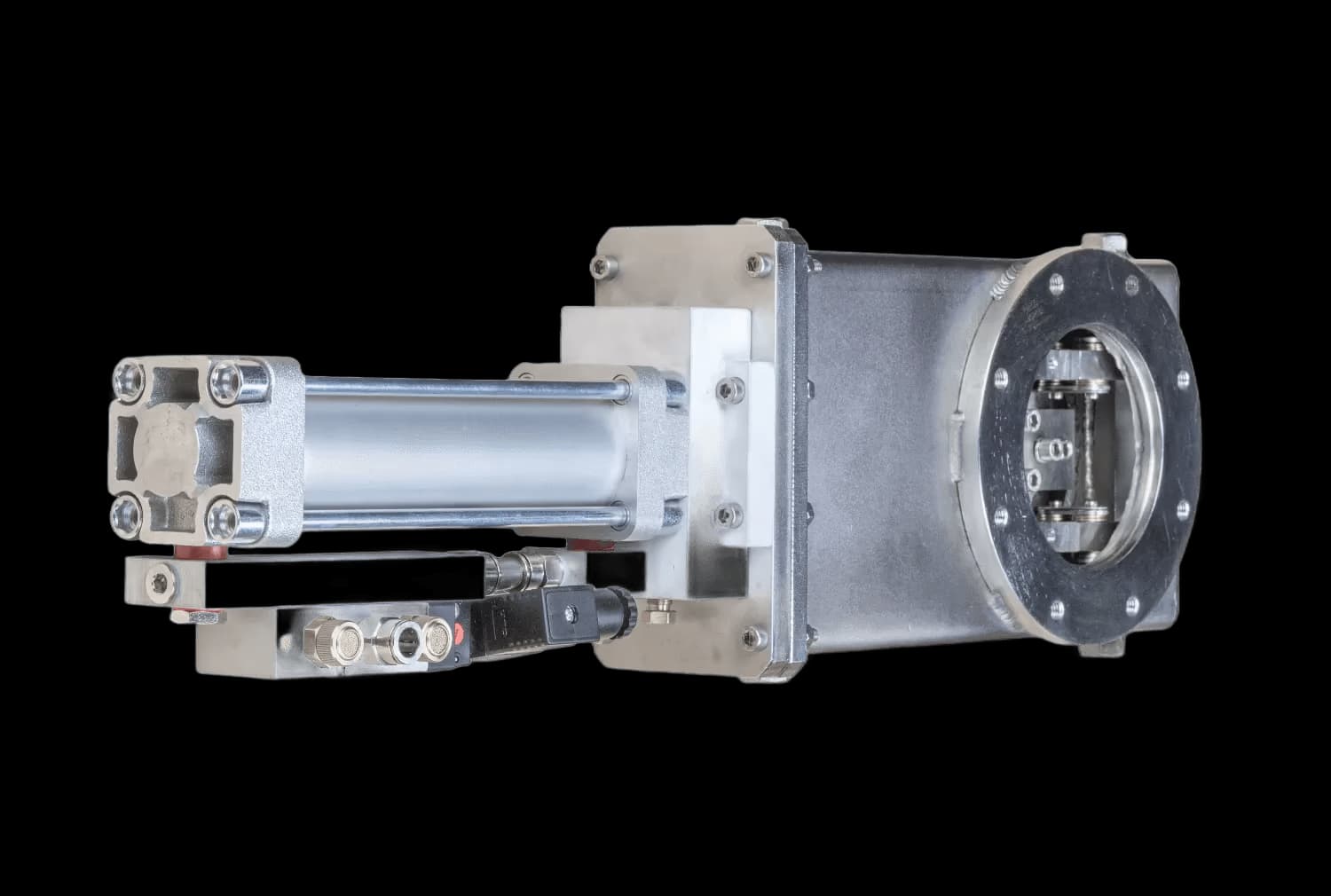

Затвор вакуумный пневматический ЗВпП-200 относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Затвор позволяет осуществлять контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Затвор ЗВпП-100 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1·10 –6 до 1,07·10 5 Па (от 0,75·10 –8 до 800 мм рт. ст.), вид затвора шиберный. Затвор вакуумный пневматический ЗВпП-200 состоит из механизма, корпуса и пневмопривода. В состав пневмопривода входит пневмоцилиндр, на поршне которого установлен постоянный магнит для определения его положения с помощью закрепляемых на корпусе цилиндра магнитных датчиков положения «Закрыто» и «Открыто» и распределителя, в который осуществляется подача сжатого воздуха через фитинг.

Дополнительные сведения из исходного описания:

• Скорость пневмоцилиндра в частности и работы затвора в целом регулируются при помощи вращения головки пневмодросселя, если головки пневмодросселей полностью затянуты, то скорость открытия и закрытия затвора будет максимальной.
• Соленоид, запитанный при помощи разъема, служит устройством управления распределителем и применим в стандартных условиях производства, где относительная влажность воздуха не выше 75%.Установка пневматического вакуумного затвора ЗВпП-200 совместима с вакуумными насосами других производителей.
• - 12 В (постоянный ток) - 24 В (постоянный ток) - 230 В (переменный ток) - 12 В (постоянный ток) - 24 В (постоянный ток) - 230 В (переменный ток) АО "Вакууммаш" VACMA (Вакма) Россия ■ Материал корпуса из нержавеющей стали ■ Вид уплотнения NBR (нитрильный каучук) ■ Двух позиционное управление затвора (открыто/закрыто) ■ Время открывания/закрывания затвора 7c ■ Тип входного фланца ISO-F ■ Затвор Нормально-закрытый (работает как предохранитель) ■ Климатическое исполнение УХЛ4 ■ Гарантия 12 месяцев, при наработке не превышающей 4500 циклов "Открыто-Закрыто" ■ Соответствует требованиям Технического Регламента Таможенного союза Напряжение питания - 12 В (постоянный ток) - 24 В (постоянный ток) - 230 В (переменный ток) Производитель АО "Вакууммаш" Бренд VACMA (Вакма) Страна Россия

Назначение: оборудование для создания, поддержания и контроля вакуума в технологических процессах.

Ключевые данные:

• Производитель: Вакууммаш (VACMA)
• Страна: Россия

Основные характеристики:

• Вид: Шиберный
• Тип: Пневматический
• Категория: Запорно-регул...
